S型圆板式拉压力传感器结构形式及原理

作者:称重传感器,称重传感器原理-首选蚌埠力恒称重传感器厂家 发布日期:2020-06-23 08:38

自我国实施衡器生产许可证以来,新生产的电子衡器必须由专业衡器厂制造。例如:电子皮带秤,电子轨道衡、电子汽车衡、电子钢材秤、电子案科、电子磅种、电子皮带配料秤等均已有系列化的定型产品。但根据国情,工矿企业大量技改项目中的称量装置和一些特殊用途的秤,往往是由使用单位的计控部门自行完成的。


作为工矿企业的计控人员,每当称量对象、原设备状况及称重方案明确以后,就面临着传感器的选择问题,以便向传感器生产厂提出订货要求。


传感器产品的型号国内外基本上均无统一的命名法。即使是一种完全类同的产品,各厂家都有标志自己特色的命名。这给用户的选择、替换带来一定麻烦。所以了解国内外各厂家的基本的命名规律,对使用者颇为重要。

归纳各厂家的命名方法,有两种基本类型.一种是以承载方法、外形特征、精度等级为标志的命名法。它的一种型号往往包含有几种弹性体结构型式。例德国HBM公司的C3H2型,是一种外形为圆柱形、摇杆支承结构、精度等级为0.02-0.05级的高精度压式传感器

此型号的量程覆盖面从I0kg到200t。而就其内部弹性体结构,有双连孔结构、板环结构和柱式结构(其中后两种均加线性补偿)。这种命名方法给用户选用带来方便。即凡精密计量用压式传感器,均可选用C3H2型。另一种命名方法是以弹性体结构形式、承载方法和外形特征命名的。每一种结构都有一个量程适应段,故产品名称较多,但每一种产品都有一个比较明确的内部结构特征。国内厂家的命名一般采用后者。


传感器结构的基本形式及性能

尽管国内外厂家的传感器命名方法繁多,但常规称重传感器的结构,基本可划分为下列几种,它们各有其适应的称量范围和独有的性能,掌握这方面知识,会给我们选型提供方便。

1 双连孔结构(双S梁结构)



拉力称重传感器

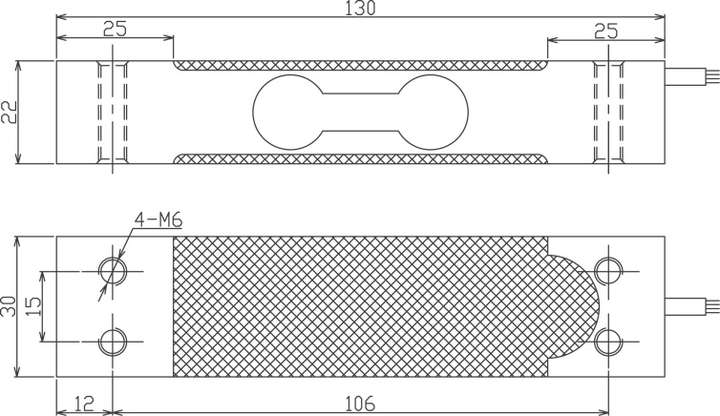

图示意了常见的双连孔弹性体的结构形式



拉力称重传感器平面图





国内外2-500kg量程范围内的称重传感器,不论拉式结构还是压式结构,均采用双连孔弹性体作为转换元件。不加线性补偿,精度可达0.02~0.05级,并具有优越的抗偏、抗侧能力,广泛应用于料斗秤和皮带秤。由于可通过对四个敏感部位的锉修调整四角误差,所以市场应用的大最计价秤,几乎无一例外地采用这种结构形式的弹性体。


2板环结构

图示意了板环传感器敏感部位的结构、0.5~30t量程范围内的拉式传感器和0.5-10t量程范围内的压式传感器,国内外大多采用板环结构。

板环结构本身不具备抗偏,抗弯,抗扭能力。所以,早期的板环式仅用于拉式传感器.近年来,由于双层膜片焊接密封工艺的成熟和单层膜片热套工艺的普及,板环弹性体已开始应用于压式传感器。其精度等级在0.03-0.05之间。广泛应用于料斗称、钢材秤、辊道秤,其动态响应能力、抗冲击能力优于双连孔传感器。

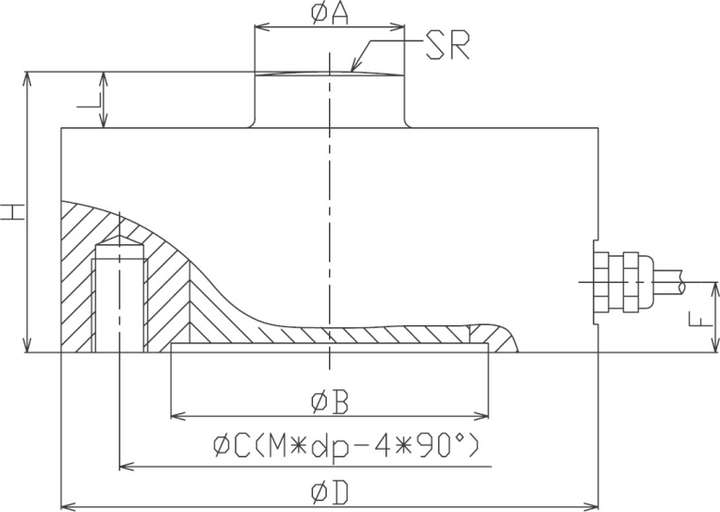

拉压称重传感器图纸
