电阻应变式称重传感器优缺点

作者:称重传感器,称重传感器原理-首选蚌埠力恒称重传感器厂家 发布日期:2020-07-10 08:36

电阻式传感器是一类常见的传感器,被测物理量引起电阻的变化,将电阻接入电桥等测量电路转换成电压的变化,通过输出电压的变化反映被测量的变化。利用电阻式传感器可以测量很多物理量,比如力、压力、加速度、振动、温度、湿度、气体等等。


电阻应变片式传感器是目前用于测量力、力矩、压力、加速度、重量等参数最广泛的传感器之一,据统计日本力传感器中应变片占70%,美国占90%。电阻应变片式传感器的测力范围小到肌肉纤维,大到登月火箭,精确度可到0.01一0.1%,有10年以上的校准稳定性,新型应变片仍在不断出现,它是利用应变效应制造的一种测量微小变化量(机械)的理想传感器。

今天100唯尔教育小编就结合100唯尔教育《传感器与检测技术》VR仿真课程来介绍下如何利用电阻应变片来制作电子秤

一、电子秤的工作原理

金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感组件。将四个金属箔应变片分别贴在双孔悬臂梁式弹性体的上下两侧,弹性体受到压力发生形变,应变片随弹性体形变或被拉伸,或被压缩。通过这些应变片转换弹性体被测部位受力状态变化,电桥的作用完成电阻到电压的比例变化。


二、如何制作

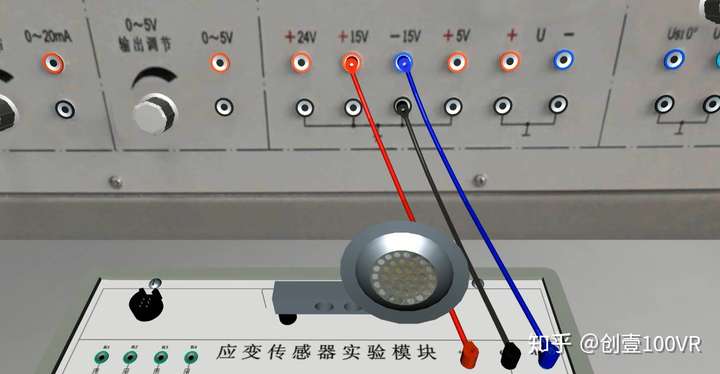

1.将+15V、-15V,接地与固定电源上的相连



电阻应变工作原理及注意事项

图为100唯尔教育接地与固定电源上的相连

2.接放大输入端Ui短路,放大电路的输出接至直流电压表



工作原理

图为100唯尔教育接放大输入端Ui短路

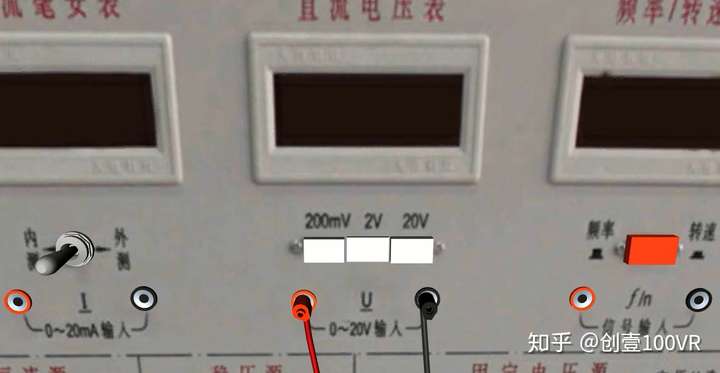

3.直流电压选择2V档



工作原理及注意事项

图为100唯尔教育直流电压选择2V档

4.检查无误后,合上主控台电源开关

5.打开固定电压源开关

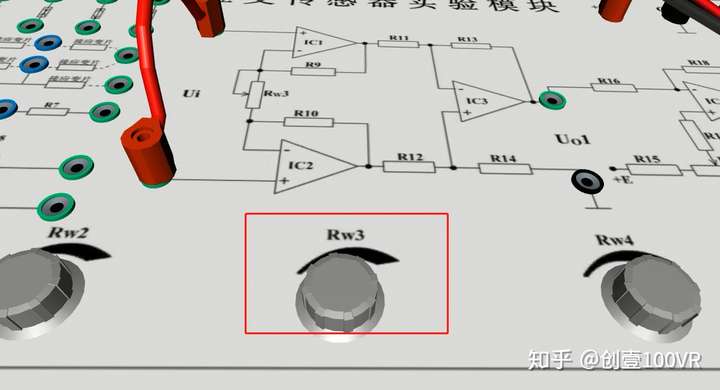

6.此时,直流电压表不为0,将Rw3调到最大。



工电阻作原理及注意事项

图为100唯尔教育将Rw3调到最大

7.调节Rw4使输出为0

8.关闭固定电压源开关

9.去掉短路线

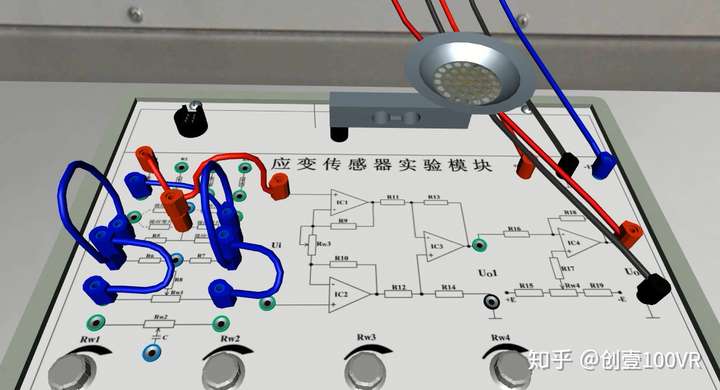

10.连接单臂电桥电路



工作原理及注意事项

图为100唯尔教育连接单臂电桥电路

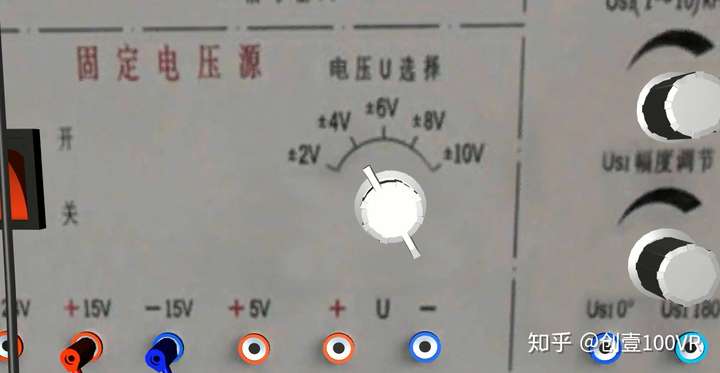

11.把电压U选择开关转到±4V



工作原理

图为100唯尔教育旋转选择开关

12.给单臂电桥接入工作电压

13.启动固定电压源开关

14.调节Rw1至输出为0

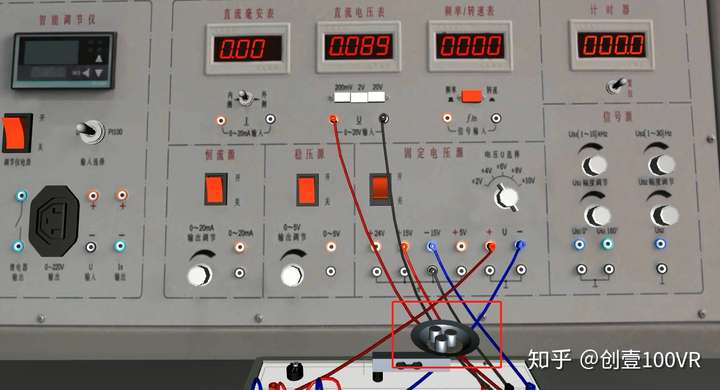

15.将砝码置于传感器的托盘上观察直流电压表参数的变化



电阻工作原理及注意事项

图为100唯尔教育观察直流电压表参数的变化

16.实验结束后,关闭实验台电源,整理好实验设备。

以上,就是100唯尔教育关于电子秤的部分内容。
